XCMG 200T, grue mobile à rampe utilisée avec rampe 17,1m - 91,4m
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XCMG |
| Numéro de modèle: | Le XGC200 |
Conditions de paiement et expédition:
| Quantité de commande min: | Une grue |
|---|---|
| Prix: | Negotiable Price |
| Détails d'emballage: | Emballage selon les exigences du client |
| Délai de livraison: | Selon la confirmation de commande |
| Conditions de paiement: | L/C,T/T |
| Capacité d'approvisionnement: | Fourniture en fonction des besoins du client |
|
Détail Infomation |
|||
| Poids de fonctionnement: | 200 Tonnes | Dimensions globales: | 15.7m x 8.4m x 3.6m |
|---|---|---|---|
| Contrepoids: | 60 tonnes | Vitesse de grue: | 0 à 120 m/min |
| Puissance du moteur: | 298kw | Pression au sol: | 00,08 MPa |
| Gradibilité: | 30% | Vitesse de pivotement: | Le système de freinage doit être équipé d'un système de freinage. |
| Jib Length: | 30.5m - 61m | Hauteur maximale de levage: | 91.4m |
| Longueur de la tige: | 17.1m - 91.4m | Capacité de levage maximale: | 200 Tonnes |
| Mettre en évidence: | grue mobile à rampe utilisée,grue à flèche 17,1 m |
||
Description de produit
200T Crane à rampe utilisée pour améliorer la précision des projets de construction
Spécifications techniques de la grue à rampe XGC200
Modèles de grues à rampe: XGC200
Capacité de levage nominale maximale: 200 t
Temps de levage nominal maximal: 1043,8 t.m.
Tableau des composants
|
Je ne veux pas. |
Nom |
Modèle |
||
|
1 |
Moteur |
Le numéro de série est le numéro de série de l'appareil |
||
|
2
|
Système hydraulique
|
Le treuil principal
|
Réducteur |
QBL800 |
|
Moteur |
L6VM160 |
|||
|
Valve d'équilibrage |
538.060.005.9B |
|||
|
Le treuil auxiliaire
|
Réducteur |
QBL800 |
||
|
Moteur |
L6VM160 |
|||
|
Valve d'équilibrage |
538.060.005.9B |
|||
|
Le treuil de levage
|
Réducteur |
Le numéro de série QBL1000 |
||
|
Moteur |
A2FE107 |
|||
|
Valve d'équilibrage |
08.45.38.13.73.35.00D |
|||
|
Déplacement
|
Réducteur |
HS200 |
||
|
Moteur |
A2FE45 |
|||
|
Je voyage
|
Réducteur |
XBL3600 |
||
|
Moteur |
L6VE160 |
|||
|
Pompes principales |
L8VO140 |
|||
|
Valve principale |
Les données sont fournies par les autorités compétentes. |
|||
|
3 |
Système électrique |
Limiteur de couple |
Le code de conduite est le code de conduite de l'appareil. |
|
|
4 |
Rameau de pivotement |
DQNA2000 |
||
|
5 |
Le crochet |
160 t/80 t/32 t/13,5 t |
||
Principaux paramètres techniques

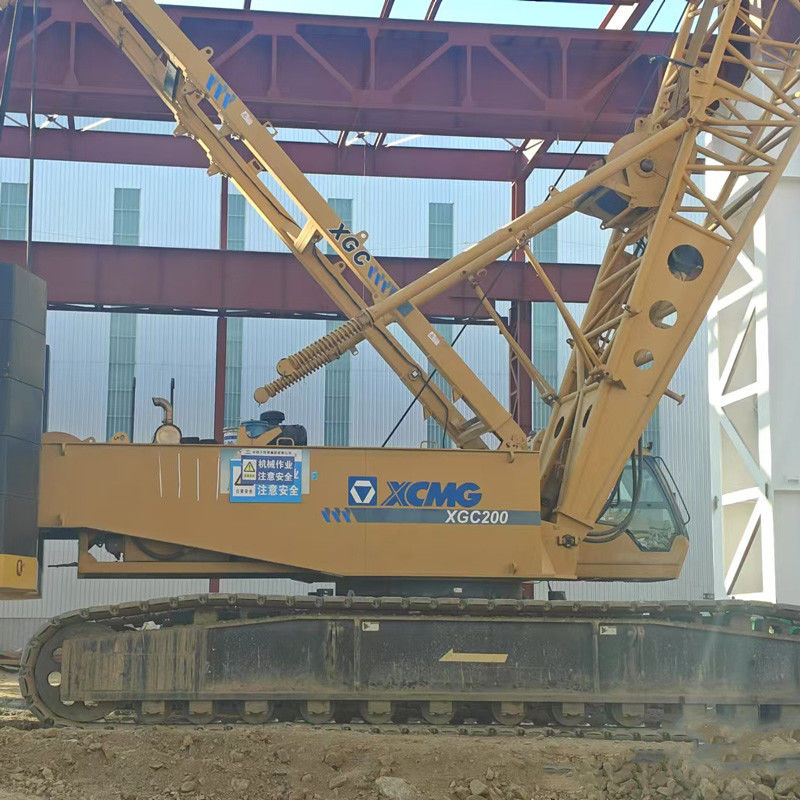

1.XGC200 apparence de grue à rampe
2.XGC200 principaux paramètres techniques de la grue à rampe
|
Projet |
Unité |
Valeur |
|
|
Capacité de levage nominale maximale
|
Condition de fonctionnement du bras principal |
t |
200 |
|
Condition de fonctionnement fixe du pont |
t |
33.5 |
|
|
Condition de fonctionnement de l'écrou |
t |
50 |
|
|
Polie unique à l'extrémité du bras en état de fonctionnement |
t |
13.5 |
|
|
Moment de levage maximal |
T.m. |
1043.8 |
|
|
Paramètres de taille
|
Longueur de la flèche principale |
- Je vous en prie |
19 ¢ 82 |
|
Longueur fixe du pont |
- Je vous en prie |
13 ¢ 31 |
|
|
Polie unique à l'extrémité du bras |
- Je vous en prie |
1.4 |
|
|
Paramètres de vitesse
|
Vitesse maximale de levage d'une seule corde |
M/min |
120 |
|
Vitesse maximale de la corde unique de l'élan principal |
M/min |
2 × 34 |
|
|
Vitesse maximale de rotation |
Rpm |
1.5 |
|
|
Vitesse maximale de déplacement |
kilomètres par heure |
1.3 |
|
|
Moteur
|
Puissance nominale |
Le nombre de sièges |
243 |
|
Normes d'émission |
Je ne sais pas. |
Je ne sais pas. |
|
|
Poids de la machine (basé sur une flèche de base de 19 m, un crochet de 160 t) |
t |
176 |
|
|
Pression moyenne au sol |
MPa |
0.112 |
|
|
Gradibilité |
Je ne sais pas. |
30% |
|
|
Poids maximal à l'expédition en une seule pièce |
t |
30 |
|
|
Dimensions maximales de transport d'une seule pièce (longueur x largeur x hauteur) |
- Je vous en prie |
9.58x3.0x3. Je vous en prie.3 |
|
3.Combinaison des conditions de travail
1) Condition de fonctionnement de la flèche principale (sans poulie unique et crochet à l'extrémité du bras);
2) Une poulie unique à l'extrémité du bras (boucle principale sans crochet);
3) Condition de fonctionnement fixe de l'écrou (boucle principale sans crochet)
4) Condition de fonctionnement fixe de l'écrou (boucle principale avec crochet de 80 t);
5) Condition de fonctionnement de la flèche principale (avec planche fixe et crochet auxiliaire);
6)Conditions de travail du pont de levage
